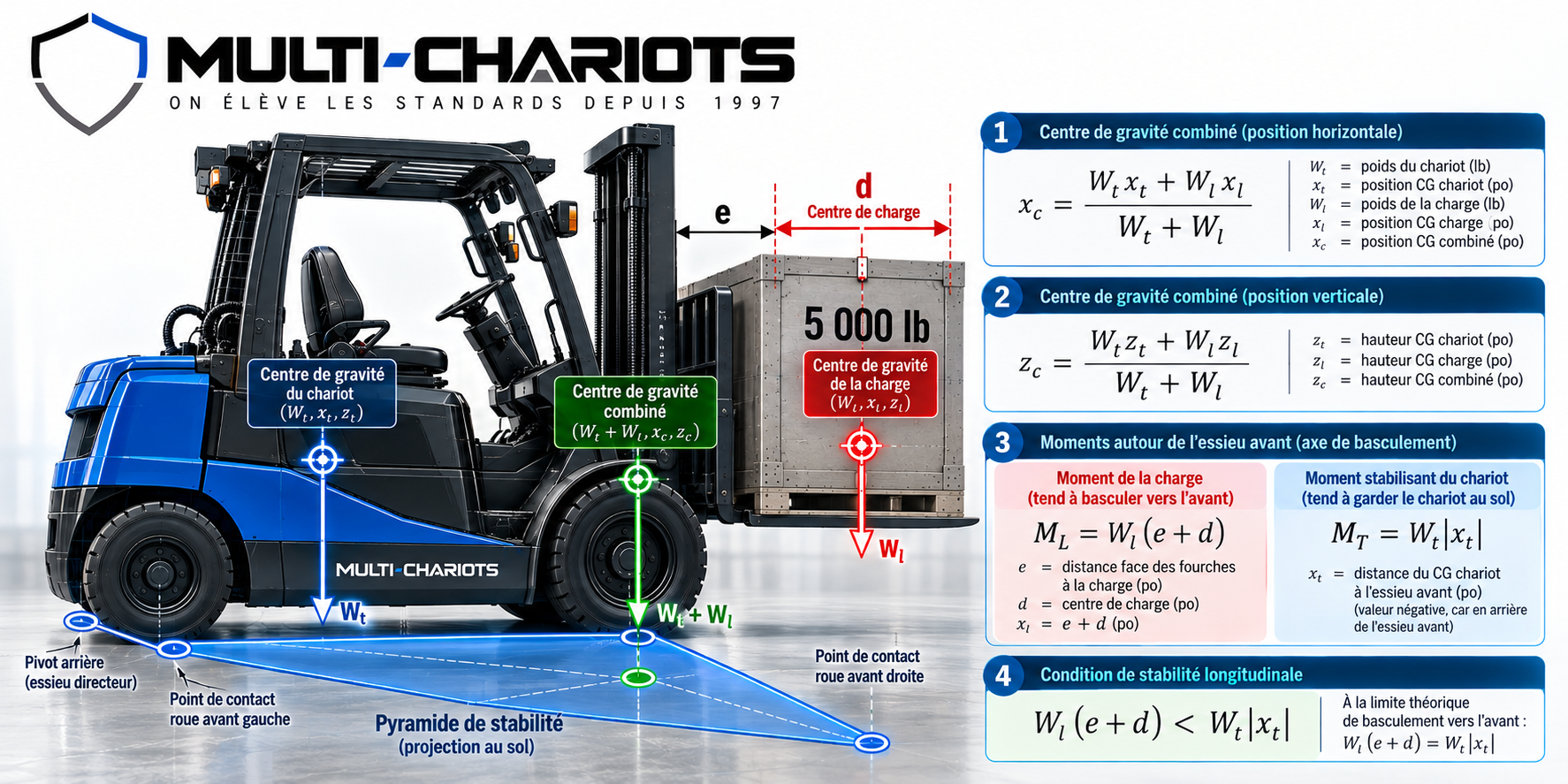

Vous devez réellement lever 5 000 lb ? Ne présumez pas automatiquement qu’un chariot élévateur annoncé à 5 000 lb de capacité est suffisant. Dans plusieurs applications industrielles, pour manutentionner réellement une charge de 5 000 lb avec le mât, les fourches, le sideshift, le positionneur ou les autres accessoires nécessaires, il faut plutôt sélectionner un chariot de 6 000 lb de capacité nominale — parfois davantage . Ce n’est pas une règle universelle. C’est précisément le problème. La capacité d’un chariot élévateur n’est pas simplement un chiffre inscrit sur une brochure. Elle dépend d’un ensemble : chariot + charge + centre de charge + centre de gravité + hauteur + mât + fourches + attachement + configuration réelle. Et derrière tout cela se trouve une notion fondamentale : le centre de gravité combiné du chariot et de sa charge. Comprendre cette physique permet de comprendre pourquoi deux charges du même poids peuvent demander deux chariots complètement différents. C’est également pourquoi, chez MULTI-CHARIOTS ÉLÉVATEURS INC., nous ne commençons jamais une analyse simplement avec : « Il me faut un 5 000 lb. » Nous voulons savoir : 5 000 lb de quoi, de quelle dimension, à quel centre de charge, à quelle hauteur, avec quelles fourches et avec quel attachement? Pour l’analyse complète du besoin avant l’achat, consultez également notre Guide d’achat d’un chariot élévateur au Québec . Capacité nominale et capacité réelle : ce n’est pas nécessairement la même chose La capacité annoncée d’un chariot élévateur correspond à une capacité déterminée dans des conditions définies par le fabricant. Par exemple, un chariot peut être annoncé à : 5 000 lb à un centre de charge de 24 po. Cela ne signifie pas : 5 000 lb, peu importe la charge. La capacité réellement disponible dans une configuration donnée est souvent appelée : capacité résiduelle ou, dans certaines documentations anglophones : residual capacity ou net capacity . Elle peut être influencée par : le centre de charge; la hauteur de levage; le type et la hauteur du mât; le poids des fourches; la longueur des fourches; le tablier; le sideshift; le positionneur de fourches; un rotateur; une pince ou clamp; un push-pull; un attachement spécialisé; la position réelle du centre de gravité de la charge. Le chiffre commercial demeure donc utile pour classer les machines. Mais pour déterminer si un chariot est réellement capable d’effectuer un travail précis, la configuration finale et sa plaque de capacité deviennent beaucoup plus importantes que le chiffre écrit en gros sur la brochure . Qu’est-ce que le centre de gravité d’une charge? Le centre de gravité , ou center of gravity — CG — représente le point théorique où l’on peut considérer que le poids d’un objet est concentré. Prenons une caisse parfaitement uniforme. Si son poids est distribué symétriquement, son centre de gravité se situe approximativement au centre géométrique de la caisse. Mais les charges industrielles ne sont pas toujours uniformes. Une machine peut peser davantage d’un côté. Un moule peut être asymétrique. Une pièce d’acier peut posséder une masse concentrée à une extrémité. Un contenant peut déplacer son centre de gravité lorsque son contenu bouge. Une charge longue peut présenter un centre de gravité très éloigné du tablier. Deux charges de 5 000 lb peuvent donc avoir exactement le même poids et produire un effet complètement différent sur le chariot. Qu’est-ce que le centre de charge d’un chariot élévateur? Le centre de charge , ou load center, est généralement exprimé comme une distance horizontale. Pour une charge uniformément répartie et placée contre le dos des fourches, il correspond approximativement à la distance entre la face verticale des fourches et la ligne verticale passant par le centre de gravité de la charge. Exemple simple : Une charge uniforme de 48 po de profondeur possède approximativement un centre de charge de : 24 po Une charge uniforme de 60 po de profondeur : 30 po Une charge uniforme de 72 po : 36 po Une charge uniforme de 96 po : 48 po Mais cette règle de « la moitié de la profondeur » fonctionne seulement lorsque la distribution du poids est suffisamment uniforme et que la charge est réellement positionnée comme prévu. Une charge de 72 po dont presque tout le poids est concentré vers l’avant n’a pas nécessairement son centre de gravité à 36 po. C’est pourquoi nous voulons connaître la vraie charge , pas seulement les dimensions de la palette. Pourquoi 24 po revient-il si souvent? De nombreux chariots élévateurs contrebalancés nord-américains de capacité courante sont cotés à un centre de charge de 24 po , ce qui correspond bien à plusieurs charges de 48 po de profondeur. Mais 24 po n’est pas une loi universelle. Selon le type de chariot, sa capacité et l’application, on retrouve également d’autres centres de charge. La seule bonne référence demeure la documentation et la plaque du chariot concerné. La physique : poids × distance Voici le principe qui explique presque tout. Une charge ne produit pas seulement un poids. Elle produit également un moment autour du point de basculement potentiel du chariot. En simplifiant : Moment = poids × distance Prenons une charge de 5 000 lb avec un centre de charge de 24 po. 5 000 × 24 = 120 000 lb-po Déplaçons maintenant exactement la même charge à un centre de charge de 30 po. 5 000 × 30 = 150 000 lb-po La charge pèse toujours 5 000 lb. Mais son moment a augmenté de 25 % . À 36 po : 5 000 × 36 = 180 000 lb-po À 48 po : 5 000 × 48 = 240 000 lb-po Le poids n’a toujours pas changé. Mais à 48 po, le moment produit par la charge est deux fois plus élevé qu’à 24 po. Voilà pourquoi : 5 000 lb à 24 po n’est pas la même application que 5 000 lb à 36 po. Et certainement pas la même application que 5 000 lb à 48 po. Cette formule permet de comprendre le principe physique. Elle ne doit toutefois pas être utilisée seule pour inventer une nouvelle capacité sécuritaire pour un chariot . La capacité réelle d’un ensemble chariot-attachement-charge doit être déterminée selon la configuration du fabricant et la plaque applicable. Pourquoi le chariot ne bascule-t-il pas immédiatement vers l’avant? Parce qu’un chariot élévateur contrebalancé possède lui-même une masse importante. Son châssis, ses essieux, sa batterie lorsqu’applicable, son contrepoids et ses différentes composantes créent leur propre centre de gravité. Sur un chariot contrebalancé conventionnel, le poids situé derrière l’essieu avant contribue à contrebalancer la charge située devant. On peut visualiser le principe comme une immense balançoire. D’un côté : la charge De l’autre : la masse du chariot Près du milieu : l’essieu avant, qui représente approximativement l’axe de basculement lors d’un renversement vers l’avant. Mais cette analogie ne raconte encore qu’une partie de l’histoire. Il faut maintenant réunir les deux centres de gravité. Le centre de gravité combiné : la notion fondamentale Lorsqu’un chariot ne transporte aucune charge, il possède son propre centre de gravité. Lorsque nous ajoutons une charge sur les fourches, cette charge possède également un centre de gravité. Les deux ensemble créent un nouveau point : le centre de gravité combiné du chariot et de la charge. En anglais : combined center of gravity. Plus la charge devient lourde ou plus son centre de gravité s’éloigne vers l’avant, plus le centre de gravité combiné du système se déplace vers l’avant. Mais il peut également se déplacer : vers le haut; vers la gauche; vers la droite; temporairement sous l’effet d’un freinage; d’une accélération; d’un virage; d’une pente; d’un obstacle; d’une charge décentrée. Cette notion explique la stabilité beaucoup mieux que le simple chiffre de capacité. Le triangle de stabilité Pour un chariot élévateur contrebalancé assis conventionnel, la stabilité est souvent représentée par un triangle de stabilité . Les trois points de support sont approximativement : le contact de la roue avant gauche; le contact de la roue avant droite; le pivot situé au centre de l’essieu directeur arrière. Même si le chariot possède quatre roues, son essieu directeur arrière est généralement articulé autour d’un pivot. On peut donc représenter son support statique par trois points. En reliant ces trois points, on obtient le triangle de stabilité. La CNESST utilise elle-même ce principe dans ses documents et rapports d’enquête sur les renversements de chariots élévateurs. Le principe essentiel est simple : tant que la ligne d’action du centre de gravité combiné demeure suffisamment à l’intérieur de la zone de stabilité, le système conserve sa stabilité statique. Lorsque le centre de gravité combiné se déplace au-delà d’une limite de cette zone, le chariot peut basculer. Vers l’avant. Vers le côté. Ou dans une direction combinée. Cette représentation s’applique particulièrement bien aux chariots contrebalancés conventionnels. D’autres types d’équipements — reach trucks, gerbeurs, chariots à allées étroites ou équipements spécialisés — peuvent utiliser une géométrie et une zone de stabilité différentes. Pour comprendre les grandes catégories de machines, consultez notre guide sur les 7 classes de chariots élévateurs . Pourquoi lever la charge change la stabilité Lorsque la charge monte, le poids ne change pas. Une palette de 5 000 lb reste une palette de 5 000 lb. Mais son centre de gravité monte. Le centre de gravité combiné du système devient donc également plus élevé. Cela rend le système plus sensible aux déplacements latéraux et aux forces dynamiques. C’est pourquoi un chariot qui semble extrêmement stable avec une charge à quelques pouces du sol peut devenir beaucoup plus critique lorsque cette même charge est élevée à 15, 18 ou 20 pieds. Plus la charge est haute, plus les mouvements doivent être contrôlés. C’est également pourquoi on ne sélectionne pas un mât uniquement en demandant : « Monte-t-il assez haut? » La véritable question est : quelle charge le chariot est-il autorisé à lever à cette hauteur dans sa configuration réelle? Certains chariots conservent une capacité importante à pleine hauteur. D’autres configurations sont déclassées à certaines hauteurs. La plaque et les données du fabricant doivent trancher. Une capacité de 5 000 lb ne veut pas toujours dire 5 000 lb à pleine hauteur C’est une erreur fréquente lors de l’achat. Une fiche technique peut annoncer une famille de chariots : 5 000 lb Mais la machine commandée peut ensuite recevoir : un mât triplex plus haut; un sideshift; un positionneur; des fourches différentes; une configuration particulière. La capacité applicable doit alors être vérifiée sur la machine telle qu’elle est réellement construite. C’est exactement pourquoi notre Guide d’achat d’un chariot élévateur demande séparément : le poids maximal manipulé; le poids maximal à la hauteur maximale; les dimensions de la charge; le centre de charge; les attachements. Sideshift : pratique, mais pas invisible Le sideshift permet de déplacer latéralement le tablier ou les fourches afin d’aligner plus facilement la charge. C’est extrêmement utile. Mais un sideshift possède : une masse; une épaisseur; un centre de gravité; une géométrie. Selon sa conception, il peut déplacer la charge plus loin de l’essieu avant. Cette distance additionnelle est parfois appelée lost load center , ou perte de centre de charge. Un sideshift intégré peut présenter une géométrie différente d’un sideshift installé devant un tablier existant. On ne doit donc pas présumer que tous les sideshifts ont exactement le même effet sur la capacité. La configuration exacte doit être calculée et validée. Positionneur de fourches : encore plus important à considérer dès l’achat Le positionneur permet de modifier hydrauliquement l’écartement des fourches. Dans une entreprise où les largeurs de palettes et de charges changent régulièrement, le gain de productivité peut être considérable. Mais le positionneur peut également ajouter : du poids; de l’épaisseur; un déport; des composantes hydrauliques. Il faut donc le prévoir avant de choisir la capacité du chariot . Acheter un 5 000 lb et dire ensuite : « Nous ajouterons un positionneur plus tard » peut aboutir à une machine dont la capacité finale ne répond plus au besoin initial. Le bon processus est l’inverse : charge réelle → attachement requis → hauteur → centre de charge → capacité résiduelle nécessaire → sélection du chariot. Clamp, rotateur et push-pull La même logique devient encore plus importante avec des attachements spécialisés. Une pince à rouleau de papier, un carton clamp, un rotateur ou un push-pull peut être considérablement plus lourd et plus profond qu’un simple tablier à fourches. L’attachement peut donc affecter simultanément : le poids porté à l’avant; le centre de gravité; le centre de charge effectif; la visibilité; la géométrie; la capacité résiduelle; les besoins hydrauliques; la stabilité. Pour ce type d’application, il est particulièrement important de dimensionner le chariot et l’attachement comme un seul système . Fourches plus longues : attention à la vraie charge Installer des fourches de 60, 72 ou 96 po ne signifie pas automatiquement que la capacité du chariot diminue dans exactement la même proportion. Il faut distinguer deux choses. La longueur des fourches La fourche elle-même possède : une longueur; une section; un poids; une capacité nominale à un centre de charge déterminé. Elle doit être suffisamment résistante pour la charge. La charge placée sur ces fourches C’est souvent ici que le véritable changement apparaît. Pourquoi installe-t-on des fourches de 72 ou 96 po? Généralement parce que nous voulons prendre une charge plus profonde ou plus longue. Et si le centre de gravité de cette charge avance, son moment augmente. Le problème n’est donc pas simplement : « les fourches sont plus longues ». La vraie question est : où se retrouve maintenant le centre de gravité de la charge? Pour les fourches, rallonges et autres pièces de système de levage, notre département de pièces pour chariots élévateurs peut également identifier les configurations appropriées selon le modèle et l’application. Pourquoi un 5 000 lb nominal devient souvent insuffisant pour une vraie charge de 5 000 lb Nous arrivons maintenant à la situation rencontrée régulièrement sur le terrain. Le client nous dit : « Ma charge maximale est 5 000 lb. Je veux donc un chariot de 5 000 lb. » Sur papier, cela semble logique. Mais ajoutons la réalité : charge réellement proche de 5 000 lb; mât triplex; sideshift; positionneur; hauteur importante; fourches adaptées à la charge; centre de charge réel; marge opérationnelle raisonnable. Le 5 000 lb nominal peut alors ne plus fournir 5 000 lb de capacité dans cette configuration. C’est pourquoi un 6 000 lb nominal est fréquemment une plateforme plus appropriée pour un besoin réel de 5 000 lb . Parfois, 6 000 lb sera suffisant. Parfois, il faudra davantage. Parfois, un 5 000 lb correctement configuré répondra parfaitement au besoin. Il n’existe donc pas de règle : charge de 5 000 lb = chariot de 6 000 lb. La bonne règle est plutôt : une charge réelle de 5 000 lb exige une capacité réelle d’au moins 5 000 lb dans la configuration, au centre de charge et à la hauteur où elle sera réellement manutentionnée. C’est très différent. Une marge de capacité n’autorise pas à dépasser la plaque Acheter un chariot plus gros peut apporter une marge de capacité utile. Mais cette marge doit être obtenue par la sélection correcte de l’équipement. Elle ne doit jamais devenir une raison pour improviser. Même un chariot nominal de 6 000 lb peut être insuffisant pour une charge de 5 000 lb si : le centre de charge est extrêmement avancé; l’attachement est lourd; la charge est très longue; le mât entraîne un déclassement important; la configuration finale ne le permet pas. Le chiffre « 6 000 lb » ne remplace donc toujours pas la plaque. La plaque de capacité est la référence de la machine La plaque signalétique, ou data plate, n’est pas une décoration. Elle fournit des renseignements essentiels sur la configuration du chariot. La documentation de la CNESST prévoit notamment la vérification de renseignements comme : modèle; numéro de série; poids approximatif du chariot; norme de fabrication; type de chariot; capacité; centre de charge; équipement de préhension installé. Pour certains chariots électriques, d’autres données concernant notamment la batterie peuvent également apparaître. Au Québec, l’article 256 du Règlement sur la santé et la sécurité du travail fait directement référence aux normes de conception applicables aux chariots selon leur date de fabrication. Pour comprendre le cadre complet, consultez notre dossier sur les normes de chariots élévateurs : ASME B56.1, ANSI, CSA, ISO, UL, NFPA et CNESST . La règle opérationnelle demeure simple : la capacité utilisable est celle autorisée pour la configuration réelle de la machine. Peut-on simplement ajouter du contrepoids pour augmenter la capacité? Non. On ne transforme pas correctement un chariot de 5 000 lb en chariot de 6 000 lb simplement en ajoutant du métal à l’arrière. Le contrepoids fait partie d’un ensemble conçu par le fabricant : châssis; essieux; roues; pneus; mât; freins; structure; hydraulique; géométrie; stabilité; capacité de composants. Ajouter arbitrairement du contrepoids peut déplacer le centre de gravité et modifier le comportement du chariot sans augmenter la résistance de toutes les autres composantes. Une modification influençant la capacité ou le fonctionnement sécuritaire doit être traitée selon les exigences du fabricant et les règles applicables. La batterie peut-elle influencer la stabilité d’un chariot électrique? Oui. Sur plusieurs chariots électriques traditionnels, la batterie représente une masse importante intégrée à la conception du véhicule. La plaque peut même indiquer une plage de poids minimale et maximale de batterie. C’est particulièrement important lors d’une conversion plomb-acide vers lithium. Deux batteries de même voltage peuvent avoir des poids très différents. Cela signifie qu’on ne devrait pas faire : 48 V plomb-acide → retirer → installer n’importe quelle batterie lithium 48 V → repartir travailler. Il faut vérifier notamment : voltage; poids; dimensions; centre de gravité; capacité; fixation; connecteur; BMS; chargeur; compatibilité avec le chariot. Pour approfondir cette question, consultez notre guide sur la batterie de chariot élévateur : entretien plomb-acide et conversion lithium . Les chariots conçus dès l’origine autour d’une architecture lithium, comme plusieurs modèles Hangcha XE , sont évidemment conçus avec leur système énergétique intégré à la plateforme. Centre de gravité et virage : pourquoi un chariot peut renverser latéralement La capacité de levage n’est pas seulement une question de basculement vers l’avant. Le chariot peut aussi perdre sa stabilité latérale. Dans un virage, les forces dynamiques agissent sur le système. Plusieurs facteurs augmentent le risque : vitesse; virage serré; freinage brusque; changement rapide de direction; charge élevée; charge haute; surface inclinée; trou ou obstacle; pneus inadéquats; charge décentrée. Un chariot peut donc être sous sa capacité nominale et malgré tout devenir instable s’il est utilisé dans de mauvaises conditions. C’est exactement pourquoi : capacité et stabilité sont liées, mais ne sont pas synonymes. Un chariot n’est pas « impossible à renverser » simplement parce que la charge pèse moins que le chiffre de sa plaque. Pourquoi transporter la charge basse? Lorsque la charge est transportée près du sol, le centre de gravité combiné demeure plus bas. Lorsque la charge monte, le centre de gravité combiné monte également. Une position basse améliore donc généralement la stabilité pendant le déplacement. Cela ne veut pas dire que la charge doit toucher le sol. Elle doit être transportée selon les instructions et conditions d’utilisation prévues pour la machine et l’environnement. Mais une charge élevée inutilement pendant le déplacement augmente clairement le niveau de risque. Inclinaison du mât : elle change aussi la géométrie Incliner le mât vers l’avant déplace généralement la charge et son centre de gravité vers l’avant. Le moment exercé par la charge peut donc augmenter. L’inclinaison arrière peut aider à stabiliser et retenir certaines charges pendant le transport. Mais elle ne transforme jamais une charge trop lourde en charge autorisée. Encore une fois : la bonne technique d’utilisation ne permet jamais de dépasser la capacité de la plaque. Les pentes changent la relation entre gravité et stabilité Une pente modifie l’orientation du chariot par rapport à la gravité. Le centre de gravité combiné demeure soumis à une force verticale vers le sol, mais le chariot lui-même est incliné. La marge disponible à l’intérieur de sa zone de stabilité peut donc changer. Ajoutons : une charge élevée; un virage; une surface glissante; de la neige; un freinage; une pente latérale; et la situation peut devenir rapidement critique. C’est pourquoi le choix du chariot doit tenir compte du vrai terrain. Pour les applications extérieures québécoises, les pneus de chariot élévateur , la garde au sol, la traction et l’architecture du chariot font également partie de l’analyse. Une charge décentrée peut être plus problématique que son poids Prenons une charge de 4 000 lb. Si son centre de gravité est parfaitement centré entre les fourches, le comportement sera différent d’une charge de 4 000 lb dont presque tout le poids est concentré à gauche. La première agit principalement sur la stabilité longitudinale. La deuxième peut également déplacer le centre de gravité combiné latéralement. Nous voulons donc savoir : la charge est-elle symétrique? le poids est-il uniformément distribué? peut-elle bouger? contient-elle du liquide? possède-t-elle un côté beaucoup plus lourd? est-elle prise exactement au centre? est-elle retenue correctement? Le poids total n’est qu’une donnée. La position de ce poids est tout aussi importante. « Mon ancien chariot levait ça » n’est pas une spécification C’est une phrase que l’industrie entend régulièrement. Un ancien chariot peut avoir manipulé une charge pendant des années. Cela ne démontre pas automatiquement que : sa capacité était suffisante; sa plaque correspondait à la configuration; l’attachement était correctement documenté; le centre de charge était respecté; l’utilisation était sécuritaire. Pour remplacer un ancien équipement, nous pouvons évidemment l’examiner. Mais le prochain chariot doit être choisi selon l’application actuelle , pas uniquement selon ce qui se trouvait déjà dans l’usine. Pour un achat d’occasion, cette vérification devient encore plus importante. Consultez notre guide : Comment choisir un chariot élévateur usagé au Québec . Toyota, Hyster, Yale, Clark, Crown, Raymond, CAT, Mitsubishi, Komatsu ou Hangcha : la physique ne change pas Les architectures, tableaux de capacité, mâts, attachements et systèmes de contrôle diffèrent d’un fabricant à l’autre. Mais les principes physiques demeurent. Toyota. Hyster. Yale. Clark. Crown. Raymond. CAT. Mitsubishi. Komatsu. Hangcha. Ou autre. Une charge plus éloignée crée davantage de moment. Un attachement possède un poids et un centre de gravité. Une charge élevée modifie la stabilité. Une charge décentrée influence le centre de gravité combiné. Et la plaque de capacité de la machine configurée demeure fondamentale. La marque ne permet pas de contourner la physique. Comment savoir de quelle capacité vous avez réellement besoin? Avant de demander un prix, rassemblez idéalement les informations suivantes. Charge poids maximal réel; poids maximal devant être levé en hauteur; dimensions; orientation; distribution du poids; centre de gravité connu lorsque particulier. Hauteur hauteur maximale de levage; hauteur du dernier niveau de rack; hauteur de la charge; dégagement nécessaire; hauteur maximale du mât abaissé. Fourches longueur; largeur; épaisseur; écartement nécessaire; prise d’un côté ou des deux côtés. Attachements sideshift; positionneur; rotateur; clamp; push-pull; rallonges; autre équipement spécialisé. Environnement intérieur; extérieur; température; chambre froide; neige; glace; rampes; quais; surface; poussière; eau; humidité. Utilisation nombre d’heures; nombre de quarts; distances; fréquence de levage; fréquence d’utilisation de la charge maximale. À partir de ces données, il devient possible de sélectionner réellement : le bon chariot + le bon mât + le bon attachement + les bonnes fourches + la bonne capacité. Ce que MULTI-CHARIOTS vérifie avant de recommander une capacité Notre objectif n’est pas de vous vendre le plus gros chariot possible. Et certainement pas le plus petit capable de fonctionner « juste assez ». Nous voulons déterminer le chariot qui répond réellement à l’application. Nous regardons notamment : Poids Qu’est-ce que vous devez réellement lever? Dimensions Quelle est la profondeur réelle de la charge? Centre de charge Où se situe réellement son centre de gravité? Hauteur Quel poids doit réellement être levé au niveau le plus haut? Attachement Sideshift? Positionneur? Clamp? Rotateur? Fourches 48 po? 60 po? 72 po? Autre? Environnement Entrepôt, cour, quai, hiver, chambre froide, poussière? Cycle Deux heures par semaine ou trois quarts de travail? Ensuite seulement nous dimensionnons la machine. Cette analyse fait également partie d’une bonne gestion de flotte de chariots élévateurs , parce qu’une machine mal dimensionnée peut entraîner davantage d’usure, de réparations, de temps d’arrêt ou un remplacement prématuré. Inspection et entretien : la stabilité dépend aussi de l’état du chariot Même un chariot correctement dimensionné peut devenir problématique si son état se détériore. Il faut notamment surveiller : pneus; roues; fourches; chaînes; mât; tablier; roulements; direction; essieux; hydraulique; dispositifs de sécurité. Des pneus très usés, une roue endommagée ou une composante de direction défectueuse peuvent modifier le comportement de la machine. L’opérateur doit donc également effectuer son inspection quotidienne du chariot élévateur . Et l’équipement doit recevoir les réparations et entretiens préventifs nécessaires selon son utilisation et les instructions applicables. Questions fréquentes sur la capacité d’un chariot élévateur Qu’est-ce que le centre de charge d’un chariot élévateur? C’est la distance horizontale entre une référence du système de prise — généralement la face verticale des fourches ou de l’attachement — et la ligne d’action passant par le centre de gravité de la charge. Pour une charge uniforme de 48 po de profondeur correctement placée, le centre de charge est approximativement de 24 po. Qu’est-ce que le centre de gravité combiné? C’est le centre de gravité résultant de l’ensemble : chariot + charge. Sa position change lorsque la charge, sa position ou les forces exercées sur le chariot changent. Qu’est-ce que le triangle de stabilité? Sur un chariot contrebalancé conventionnel, il s’agit d’une représentation reliant approximativement les deux points de contact avant et le pivot central de l’essieu arrière. Le centre de gravité combiné doit demeurer dans la zone de stabilité applicable. Un chariot de 5 000 lb peut-il toujours lever 5 000 lb? Non. La capacité dépend notamment du centre de charge, de la hauteur, du mât, des fourches, des attachements et de la configuration finale. Faut-il un chariot de 6 000 lb pour lever 5 000 lb? Souvent, 6 000 lb nominal peut être une sélection logique lorsqu’il faut réellement conserver environ 5 000 lb de capacité avec une configuration complète . Mais ce n’est pas automatique. La plaque de capacité finale doit confirmer que la machine répond réellement au besoin. Un sideshift réduit-il la capacité? Il peut la réduire. Son poids, son centre de gravité et l’épaisseur qu’il ajoute à l’avant du chariot peuvent modifier la capacité résiduelle. L’effet précis dépend du sideshift et du chariot. Un positionneur de fourches réduit-il la capacité? Il peut également réduire la capacité disponible pour les mêmes raisons : poids, centre de gravité, épaisseur et géométrie. Il faut l’intégrer au calcul dès la sélection du chariot. Des fourches plus longues réduisent-elles automatiquement la capacité? Pas automatiquement de manière simple. Il faut considérer la capacité propre des fourches, leur poids et surtout le centre de gravité de la charge qui sera transportée dessus. Une charge plus longue peut déplacer fortement son centre de charge vers l’avant. La hauteur réduit-elle toujours la capacité? Pas nécessairement selon une formule universelle. Certains chariots peuvent conserver une capacité donnée jusqu’à une certaine hauteur alors que d’autres configurations sont déclassées. La plaque et les données du fabricant déterminent la capacité applicable. Même lorsque la capacité indiquée demeure identique, une charge élevée augmente la hauteur du centre de gravité combiné et rend la stabilité dynamique plus critique. Puis-je calculer moi-même la capacité avec poids × distance? La formule du moment est excellente pour comprendre la physique . Elle ne remplace pas le calcul complet du fabricant. La capacité résiduelle réelle peut également dépendre de la géométrie du chariot, de l’attachement, du mât, de la hauteur et de limitations structurelles. Puis-je ajouter du contrepoids? Pas arbitrairement. La capacité d’un chariot ne dépend pas seulement du contrepoids. Une modification influençant la capacité ou la sécurité doit être validée correctement selon le fabricant et les exigences applicables. Une batterie lithium plus légère peut-elle changer la capacité d’un ancien chariot électrique? Potentiellement, oui. Le poids de batterie peut faire partie des paramètres de conception du chariot. Une conversion doit donc respecter les exigences de poids, dimensions, tension et intégration prévues pour la machine. Que faire si la plaque de capacité est illisible ou ne correspond plus aux accessoires installés? La situation doit être corrigée avant de considérer la capacité comme correctement documentée. Une plaque qui ne correspond pas à la configuration réelle ne permet pas à l’opérateur de connaître correctement les limites de la machine. Pourquoi un chariot peut-il renverser même avec une charge sous sa capacité? Parce que la stabilité dépend aussi : de la hauteur; de la vitesse; du virage; du freinage; de la pente; du terrain; de la position de la charge; du centre de gravité combiné. La capacité nominale n’élimine pas les forces dynamiques. Le principe à retenir Il existe une phrase beaucoup plus précise que : « J’ai besoin d’un chariot de 5 000 lb. » La voici : « J’ai besoin de lever une charge réelle de X lb, avec un centre de charge de X po, à une hauteur de X po, avec tel attachement et telles fourches. » Là, nous pouvons réellement commencer à sélectionner un chariot. Parce qu’un chariot élévateur ne travaille pas avec des chiffres de brochure. Il travaille avec : des charges réelles, dans un bâtiment réel, à une hauteur réelle, avec une configuration réelle. Et c’est cette configuration qui doit être sécuritaire et capable d’effectuer le travail. Faire dimensionner votre prochain chariot élévateur MULTI-CHARIOTS ÉLÉVATEURS INC. accompagne les entreprises de Longueuil, Saint-Hubert, Boucherville, Brossard, Saint-Bruno, Sainte-Julie, Varennes, de la Rive-Sud, de Montréal, de la Montérégie, du Grand Montréal et de différents secteurs de la Rive-Nord dans le choix et la configuration de leurs chariots élévateurs. Nous pouvons analyser : la charge; ses dimensions; son centre de charge; la hauteur; le mât; les fourches; le sideshift; le positionneur; les autres attachements; l’environnement; le terrain; le cycle de travail; la source d’énergie; la capacité résiduelle nécessaire. Ensuite seulement, nous déterminons si votre application demande réellement : 4 000 lb, 5 000 lb, 6 000 lb, 8 000 lb, 10 000 lb ou davantage. Vous cherchez un chariot neuf? Consultez également notre gamme de chariots élévateurs Hangcha . Vous comparez différentes technologies? Découvrez le Hangcha XE lithium . Vous considérez plutôt un équipement d’occasion? Consultez notre guide complet d’achat d’un chariot élévateur usagé . MULTI-CHARIOTS ÉLÉVATEURS INC. Longueuil, Québec 450-646-3038 www.multichariots.ca On élève les standards depuis 1997.
